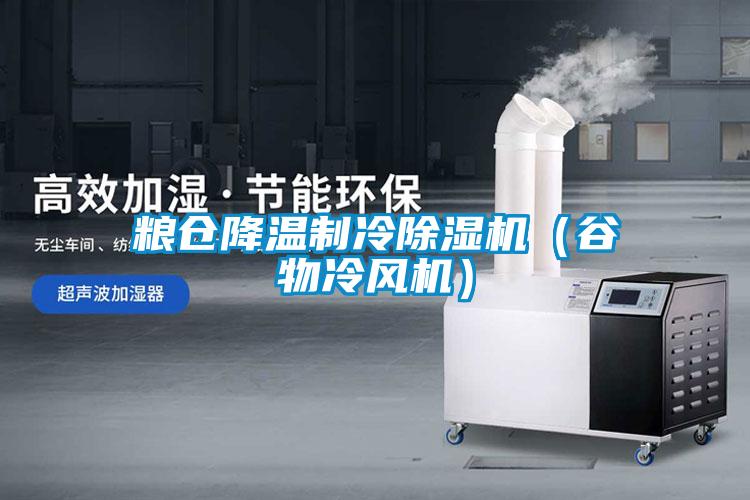

糧倉降溫制冷除濕機（谷物冷風機）

　　谷物冷卻機說明

　　谷物冷風機技術領域

　　本機是一種儲藏物冷卻機，適用于一些糧食儲藏庫、食品庫的產品保鮮，提供低溫儲藏。

　　谷物冷風機背景技術

　　目前國家提倡糧食儲藏要求低溫儲存，以保證糧食的新鮮與長時間存放，傳統的冷卻機送風溫差小，不能在外界高溫的情況下提供有效的低溫送風，從而制約了低溫儲糧的目的。并且機組體積大，能耗高，長時間運行不適宜節能。

　　谷物冷風機內容

　　本機的目的在于針對上述問題，提供一種體積小，能耗低，大溫差低溫送風，使用安全且冷卻效果好的儲藏物冷卻機。

　　為實現上述目的，本機采用如下技術方案：機組雙系統設計，即雙制冷循環。換熱器采用二級蒸發，預冷蒸發器負責將外界的高溫空氣進行熱交換，高溫空氣流經預冷蒸發器表面時被低溫的液態冷媒直接冷卻，得到一定溫度的降低，并由離心風機送往二級蒸發器，繼續進行熱交換。具體詳見系統流程圖，從而保證大溫差，低溫送風的目。

　　谷物冷風機詳細介紹

　　谷物冷風機是一種大溫差低溫送風機組，它由兩個獨立的制冷循環系統構成，包括２臺冷凝器、２臺蒸發器、２套節流裝置、２臺壓縮機、一臺電氣控制柜和２套其它制冷配件等，且兩個制冷循環系統能運行在可相互轉換的不同工況，低溫送風采用串聯梯級降溫冷卻來實現大溫差降溫，其結構為整體式，通過電磁閥的切換實現機組內部冷凍水的正向或逆向流動，解決低水溫供水的冰凍難題。本機有機結合了兩個不同的制冷系統，其分工況運行較單系統單工況運行更節能，而且解決了單個制冷系統不易解決的送風大溫差降溫問題；多臺機組組合的占地面積大、功耗大等問題。

　　本機是一種空調送風大溫差系統，空調大溫差是指相對于國內空調常規設計的送風、水溫差為5℃而提出的，指空調系統的送風、水溫差大于常規溫差。本發明專利主要保護的對象為大溫差送風系統，不包括大溫差冷凍水系統。大溫差送風系統具有較大溫差較小風量的特點，因送風溫度的降低，送風溫差的增大，使送風量大大減小(可減小到常規空調的50％)，可節省系統的一次投資費用和運行費用，目前大溫差送風的送風溫度低至5℃，送風溫差可達20℃，這種低溫送風一般采用結合冰蓄冷技術運行，這種方法要求空調末端設備作相應的改動,以適應新的傳熱條件，并且該種方式屬于間接冷卻方式。本機采用直冷卻方式，以達到低溫送風的目的，送風溫度低至4℃，并且送風溫差可以達到30℃。大溫差送風有利于節能，其一可以減少風機的功率，其二因?yàn)轱L(fēng)機風量的減少，可以縮小風管的面積，其三，由于風管尺寸的縮小，還可以導致降低樓層層高要求，使建筑結構、圍護結構及其他一些建筑系統費用有一顯著的節省。大溫差送風的空調機組，無論從初投資還是以后的運行成本，都是節能。

　　一、谷物冷風機應用說明

　　糧食倉儲冷卻機組主要由風（水）冷壓縮機制冷除濕系統，空氣循環系統，智能控制系統和移動式基座組成。該空凋設備是專門針對我國糧食倉儲環境特點和氣候特征綜合分析而特別設計的移動設備，是各糧食儲備庫實現綠色儲糧、科學保糧目標的重要保障手段，其性能達到國內先進水平。該產品適用于：應急處理發熱糧食、安全保存高水分糧食、優質稻谷的低溫儲存等，可用于平房倉、淺圓倉、立筒倉的糧食冷卻除濕作業。

　　二、谷物冷風機工作原理

　　本套機組采用空氣循環處理方式，即:未經處理空氣吸入機組空氣處理段，進行降溫、除濕處理后，再由糧倉進風口進入地籠由下部送入糧堆底部，由于負壓的作用，低溫空氣逐步向上部流動和擴散，使糧食溫度降低，*后空氣穿過一定厚度的糧層，從糧倉排風口再回到機組進風口。經過如此循環的過程，一定時間之后糧層逐步被處理到預定溫度。

　　谷物處理能力，以ZGKT-85AF（風冷一體式）移動式谷物冷風機組為例：

　　名義制冷量(環境溫度27℃，相對濕度81％RH)：85KW。

　　谷物冷卻至平均溫度為12℃時的處理能力見下表：

　　環境溫度

　　環境濕度

　　糧食水分

　　糧食處理量

　　17℃

　　70%

　　18%

　　300~600

　　22℃

　　70%

　　18%

　　200~400

　　25℃

　　70%

　　18%

　　100~250

　　影響谷物冷風機組處理能力的因素：

　　糧堆較高，倉房氣密性好，風網合理無死角條件下糧食處理能力會較大。

　　環境溫度、環境濕度、糧食水分較低時，糧食處理量會較高。

　　稻谷、小麥比較容易冷卻，玉米，大豆冷卻速度較慢。

　　三、谷物冷風機主要性能特點

　　采用世界一流高效率全封閉渦旋式壓縮機，使用年限長，維護費用低，配合先進高效換熱器，熱交換性能好，機組效率高，節約能源。

　　機組通過先進的電氣自動控制，實現節能運行，保證運行效率，設備運行中無須專人看守。可全天候24小時運行、設備工作狀況能夠?qū)崟r(shí)自動調整修正。

　　可選用各種功能段完成空氣的凈化和溫濕度調節，以適應環境要求。可引入0-100％的新風，保持室內空氣的清新，在過渡季節仍然可以實現室內的調節與換氣；通過自控功能的配套使用，可對小空間實現獨立調節，并且實現*大化的節能。

　　設備效率高，低溫儲糧效果明顯，設備熱風向上排出，不受環境風向干擾。

　　采用變頻技術、循環風技術、壓縮機自動加載/卸載技術、多節點控制風量等措施提高節能效果。

　　設備移動方便，可以在多個糧倉之間輪流使用，設備利用率高。

　　設有各種安全保護裝置，保證設備安全。

　　控制系統、制冷系統元器件選用國際名牌產品，性能可靠。

　　四、谷物冷風機主要部件描述

　　1．壓縮機

　　壓縮機采用或谷輪牌全封閉渦旋式壓縮機，該壓縮機具有效率高、抗液擊能力強、性能可靠的特點，無需維護、運轉平滑、振動小、噪音低、油分離器采用雙層過濾方式、跑油少、效果佳，壓縮機各運動部件可維持*佳潤滑效果，保證壓縮機長期安全平穩運轉。

　　2、換熱器

　　換熱器采用翅片式形式，為采用先進的換熱器生產工藝制作而成，可為該機組分別提供冷凝器和蒸發器。換熱器為高效傳熱銅管套親水膜鋁翅片以及特殊的加工工藝，機組運行中減少了冷凝水在翅片上的滯留時間，不易積塵滋菌，且進行了平衡供液設計，換熱效果好。

　　3、送風機

　　風機選用高效率、低噪聲離心風機，風機經過嚴格的動靜平衡試驗和調校，各項參數（風量、靜壓、噪音、功率等）均為*合理狀態，保證了長期運行的穩定性。

　　4、冷凝風機

　　選用國內名牌產品的低噪聲軸流風機作為冷凝器的散熱風機，運行平穩，風量足、噪聲較低。

　　5、制冷配件

　　膨脹閥、電磁閥、高低壓控制器等均采用國際名牌優質產品，用于調節、控制和保護整個制冷系統的穩定運行。

　　氣液分離器、儲液器、干燥過濾器等采用美國艾柯或等世界名牌，使系統高效運行和得到有效保護。

　　6、空氣過濾器

　　采用板式或袋式過濾器，能有效地過濾空氣中的微塵和粒子，其效率≥90%；可配置抑制型過濾器，保證在過濾器使用期內不滋菌。

　　7、干式水盤

　　采用采用形狀為斜坡形的不銹鋼水盤，能保證冷凝水排放暢通，使水盤始終處于干爽狀態，*大限度的減少有害細菌的滋生。

　　8、整體式基座

　　整個機組可全部放置在一輛輪式掛車上，可在平地上任意牽引至所需倉庫外。

　　五、智能控制系統特點

　　1.32位字符中英文、數字顯示

　　2.所有功能均能在顯示界面實施控制

　　3.可自動診斷故障，并顯示在屏幕上

　　4.斷電記憶功能，來電自動恢復

　　5.供外部微機系統控制使用的串行輸出口

　　6.時間基準輸出信號

　　7.輸入口：4/8比例信號，7/23開關量

　　8.輸出口：3/6比例信號，9/25開關量

　　9.全電腦微處理器

　　10.運行狀態實時顯示
